1.1 產品簡介

ZZH03型燃氣電磁閥（以下簡稱電磁閥）是根據GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB 3836.2-2010《爆炸性環境 第2部分：由澆封保護的設備規定制成防爆結構，經國家授權的質量監督檢驗部門檢驗合格。

產品特點

電磁閥具有關閉快、密封性好、耐高壓等特點，而且非手動不能打開，在斷電等特殊情況下仍然保證可燃性氣體不泄漏，是安全可靠的控制裝置。

1.2 主要用途

電磁閥是用于軍工、核工業、船舶重工、石化、電力、能源、工業爐窯、燃氣管網、加氣站等，與燃氣泄漏報警系統聯動；當工作現場出現燃氣或易燃易爆氣體泄露時，該緊急切斷閥線圈瞬時通電，即可在0.1秒內快速切斷氣源，及時制止惡性事故發生。

1.3 使用環境

電磁閥應能在下列環境條件中長期可靠工作：

a）環境溫度：-30℃～+40℃；

b）介質溫度：-20℃～60℃；

c）大氣壓力：80kPa～110kPa；

d）相對濕度：5%～95％（25℃時）；

e）存在或可能存在ⅡA～ⅡC類，T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸危險場所；

f）在無破壞金屬絕緣的氣體或蒸汽環境中；

g）在無顯著搖動和沖擊振動的地方。

一、 技術參數

2.1 額定工作電壓：220VAC；額定工作電流：≤1A。

2.2 線圈功率：25W。

2.3 工作壓力：0～0.1MPa；0～0.6MPa。

2.4 公稱通徑DN系列（單位為mm）：

25、32、40、50、65、80、100、125、150、200、250、300、350、400。

2.5 介質種類：天然氣、液化石油氣、焦爐煤氣等氣體。

2.6 控制類型：常開型。

2.7 打開方式：手動打開。

二、 產品結構特征與工作原理

2.1 工作原理

2.1.1 閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

2.1.2 當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖狀態，不會重新自動打開。

2.1.3 閥門采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使閥門達到開關省力、快速。

2.1.4 當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。

三、 外形結構及安裝尺寸

4.1 電磁閥外形結構

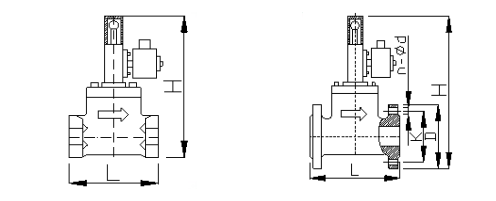

電磁閥外形結構如下如圖2：

圖2 電磁閥外形結構

4.1 電磁閥外形及安裝尺寸

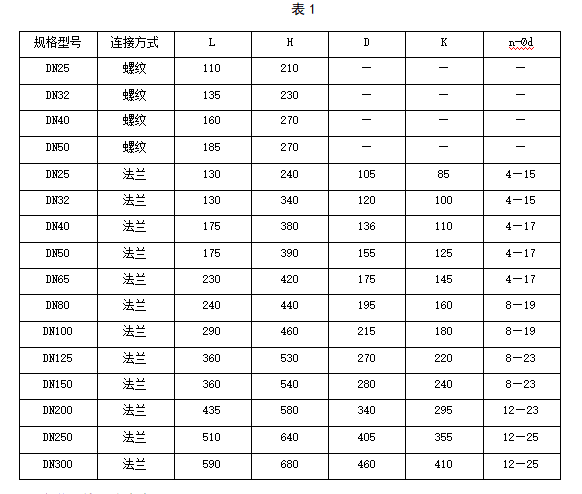

電磁閥外形及安裝尺寸如下如表1：

四、 安裝、使用注意事項

5.1 安裝時應選擇振動較小的水平管道段為宜，安裝時保持介質水平流向，拉桿垂直向上，嚴禁倒置或傾斜。

5.2 電磁閥銘牌上的參數應與實際使用要求相符。

5.3 電磁閥閥體上的箭頭應與介質流向一致。

5.4 安裝時注意保護隔爆面，嚴禁磕碰劃傷。

5.5 安裝前請徹底吹掃管道，以避免異物損傷膜片造成電磁閥失靈。

5.6 中壓（高壓）帶有泄壓閥，在排除險情后，先打開泄壓閥，然后提起拉桿復位，最后關閉泄壓閥。

5.7 當電磁閥發生故障時，為了及時隔離和便于維修，建議在該閥前加裝手動閘閥，方便檢修。

5.8 使用中若閥門啟閉失靈，可檢查線圈是否斷電；使用電源及介質壓力是否正常。

5.9 禁止擊打復位拉桿。

5.10 開箱后應先檢查使用說明書、出廠合格證、裝箱清單是否齊全。再按清單核對產品名稱、型號是否符合要求，對照銘牌是否與訂貨單相符，若缺損或不符，應及時與我廠聯系設法解決。

5.11 內外接地應可靠的接地。

五、 故障分析與排除

六、 保養、維護

7.1電磁閥的日常檢查可通過手動關閉旋鈕的開啟來確認切斷閥是否靈敏正常。

7.2檢查切斷閥切斷后關閉是否嚴密。

7.3建議每6個月動作一次，隨時保持良好的工作狀態。

7.4建議在運行過程中至少每3個月對切斷閥進行一次動作壓力的檢查。

7.5建議切斷閥易損件至少每年更換一次。

7.6 必須由專業技術人員進行檢修，嚴禁私自拆卸！

7.7 電磁閥在使用過程中，應定期檢查和清掃，外殼不得堆積塵土和雜物。

7.8 拆裝電磁閥時注意保護隔爆面，無損傷、無銹蝕。裝配時隔爆面應涂204-1防銹油。

7.9定期檢查電纜引入裝置中的密封圈,如損壞或損傷,必須用同種規格(尺寸、硬度)的零件更換,不得用其它替代產品。

七、 警示語句

—“嚴禁帶電開蓋”！
